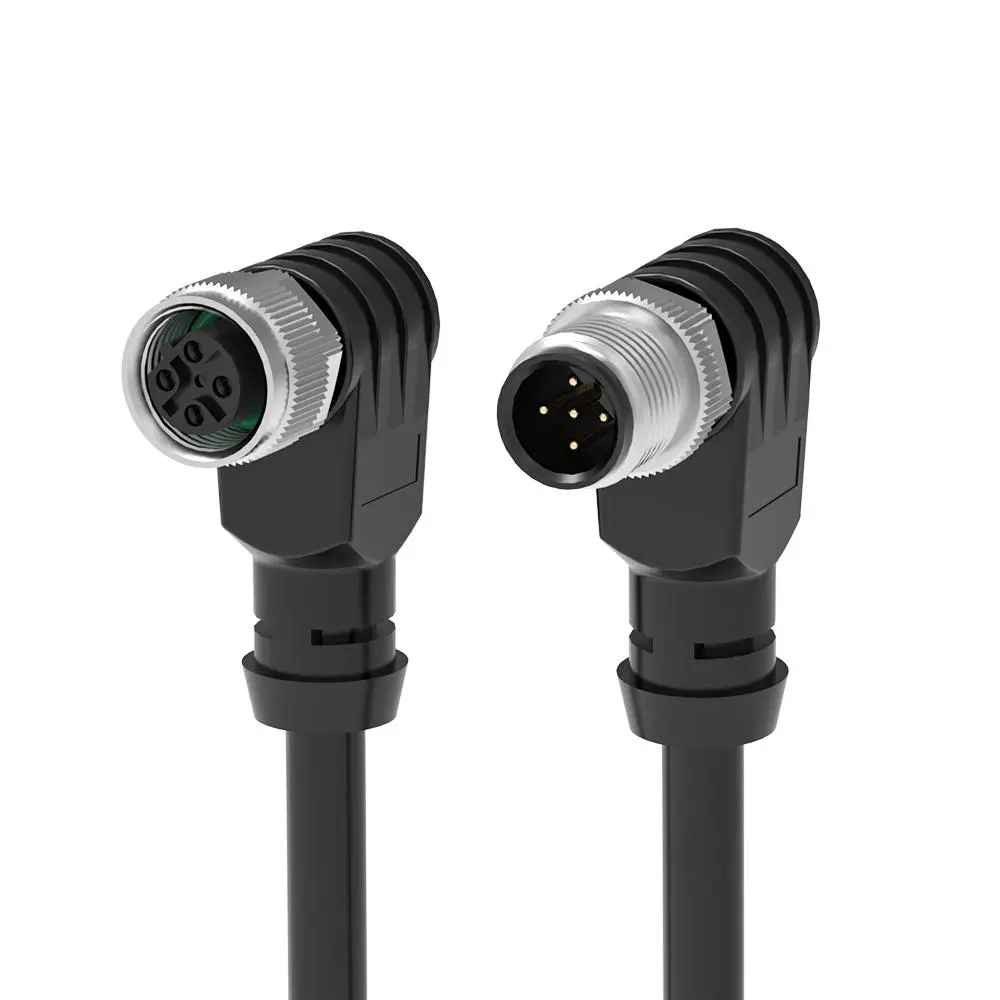

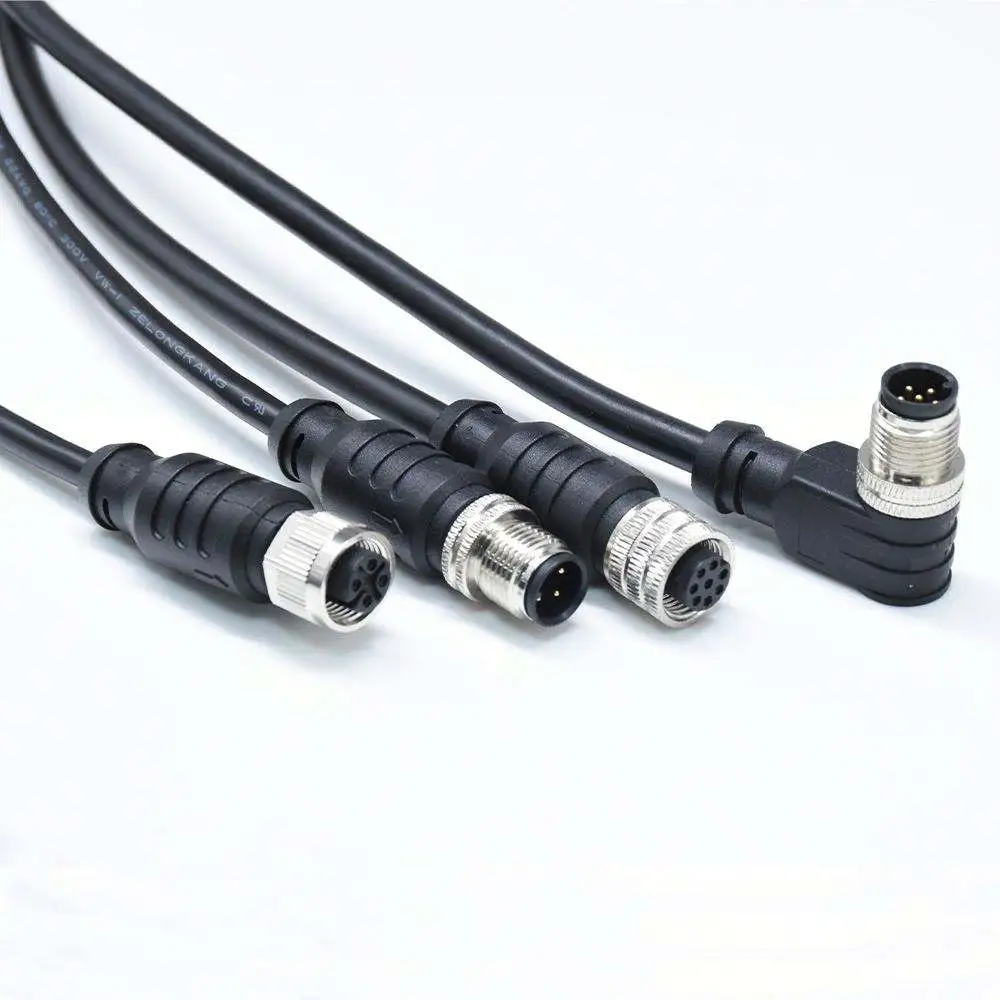

M12 系列防水连接器是留尼汪的旗舰工业互联，设计用于满足最广泛的自动化应用——从离散传感器到高速现场总线网络。该螺纹圆形连接器通过 DIN EN 61076-2-101/109/111 认证，具备 IP67 防尘和防浸水密封，适用于洗涤环境、户外安装及冷却液暴露机械。连接器的全金属结构提供机械耐用性和电磁干扰屏蔽，而螺纹锁定机构确保抗震的配合——这对于带运动部件的设备至关重要。
M12 系列提供 2 针到 17 针配置，涵盖多种编码选项（A、B、C、D、X、S、L、K、T、Y、M），几乎支持所有工业协议：分立传感器信号、模拟输出（4-20mA，0-10V）、现场总线网络（PROFIBUS、DeviceNet、CANopen）和高速以太网（PROFINET、EtherNet/IP）。触点由黄铜加工，并经过选择性镀金，在数百次配合周期内保持接触电阻低于 3mΩ。Reunion 通过垂直集成工艺制造 M12 系列——从精密加工和注塑到自动化组装和 100%电气测试。M12 系列提供无屏蔽和 360°屏蔽两种版本，面板安装连接器有焊接、浸焊、压接或飞铅端子，能够适应多种设备设计。对于设计工厂自动化、过程控制或运输系统的工程师来说，该连接器为最严苛的工业环境提供了可靠、标准化且经济高效的互连解决方案。
| 特色 | 效益 |
| 多种编码选项（A/B/C/D/X/S/L/K/T/Y/M） | 防止混合协议安装中的错接——传感器、电源、现场总线和以太网使用不同代码。 |
| 2 到 17 针配置 | 支持从简单的接近传感器到复杂的多信号设备和现场总线连接的各种设备。 |
| IP67 环境密封 | 防尘且防止暂时浸水——在洗涤、户外和高湿度环境中可靠。 |
| 螺纹锁定机构 | 抗振动的对接防止机械运动导致信号中断——这对连续生产至关重要。 |
| 镀金接触 | 低接触电阻（≤3mΩ）和防腐蚀性——对于低电平模拟和高速数字信号至关重要。 |
| 有盾牌和无盾牌的选择 | 用于 EMI 敏感应用（模拟、以太网、现场总线）的 360°屏蔽;标准离散信号则为无屏蔽。 |
| DIN EN 61076-2-101/109/111 合规 | 与所有主要厂商的 M12 合规设备和线缆完全互换。 |
| PUR 有线电视选项 | 防油、抗化学防护套能抵抗冷却液、切削液和洗涤化学品的暴露。 |
| 参数 | A 编码 | B 型编码 | C 型编码 | D 编码 | X 编码 | S/L 编码 |
| 主要应用 | 传感器、执行器 | PROFIBUS，DeviceNet | 交流电源 | 以太网（100 Mbps） | 以太网（千加比特） | 交流电源，交流伺服 |
| 旗倒计数 | 2-17 | 4-5 | 3-6 | 4 | 8 | 2-4 |
| 当前评级 | 1.5-4A | 4A | 1.5-4A | 4A | 0.5A | 12-16A |
| 电压额定 | 30-250V | 250V | 60-250V | 250V | 50V | 250-630V |
| 交配周期 | ≥100 次 | |||||
| 温度范围 | -25°C ~ + 85°C | |||||
| 防护等级 | IP67（已配对） | |||||
| 盐雾抵抗 | 48 小时 | |||||
| 屏蔽 | 无屏蔽或 360°屏蔽（标配 D 码、X 码屏蔽） | |||||
所有材料均符合 RoHS 标准。每个 M12 连接器在发货前都经过 100%电气测试（通断性、绝缘电阻、介电耐受性）。IP67 密封通过每批样品进行实际浸水测试验证。
M12 系列防水连接器几乎部署在所有工业领域，作为传感器、现场总线网络和电力分配的标准互连。
- 传感器网络——近距离、光电、感应和温度传感器（A-code）。
- 现场总线与工业以太网 — PROFIBUS（B 码）、DeviceNet、CANopen、PROFINET（D 码）、以太网/IP（X 码）。
- 电力分配 — 电机、执行器和照明（C 码，S/L 码）的交流和直流电。
- 机器人学 — 伺服驱动连接、臂端模具和安全系统。
- 汽车制造 — 喷漆车间传感器、装配线监控和焊芯控制器。
- 食品和饮料加工 — 装瓶和包装线上的抗冲洗传感器和执行器。
- 可再生能源——太阳能跟踪系统、风力涡轮机传感器和电池储能监测。
- 运输——铁路车辆、信号设备和基础设施监控。
一家德国制造商正在升级其车身车间装配线至 PROFINET 通信，要求网络骨干使用 D 码的 M12 连接器，传感器网络使用 A 编码连接器。Reunion 提供带有 D 码的 M12 连接器，配备 4 针屏蔽配置，以及 A 编码的连接器，配备 8 针无屏蔽配置。在 12 个组装站安装了超过 4000 个连接器。运营 24 个月后，客户报告网络正常运行时间达到 99.99%，且无连接器相关的通信故障。维护团队指出，D 码连接器坚固的屏蔽有效保护了 PROFINET 通信免受焊接和变频噪声的影响。
| 相位 | 重聚 M12 系列 | 欧洲高端 M12 品牌 | 低价无品牌 M12 |
| 价格 | 量化定价 | 3-4×更高 | 前期更便宜 |
| 镀金 | 标准 | ≥0.2-0.4 微米 | 要瘦还是不瘦 |
| IP67 验证 | 批量浸水测试 | 批量测试 | 未验证 |
| 100%电气测试 | 每个单位 | 基于采样 | 随机或无 |
| 编码选项 | A/B/C/D/X/S/L/K/T/Y/M — 均为标准 | 通常只有 A、B、C、D | 有限代码 |
| 引脚配置 | 2-17 — 综合 | 4-12 典型 | 变化多端，常常不完整 |
| 电缆组件 | 内部控制的 PUR/PVC 选项 | 经常外包 | 手动，不稳定 |
| 可追溯性 | ERP 可从树脂到成品连接器的追踪 | 是的 | 没有 |
| 交货时间 | 12-15 天 | 4-8 周 | 不可预测 |
| 定制 MOQ | 低（100 件定制组装） | 最高（500+） | 未提供 |
| 技术支持 | 10 人工程团队 24 小时响应 | 不错但速度较慢 | 限量版 |
| ISO 认证 | 9001, 14001, 13485 | 通常是 9001 | 通常没有 |
| 认证 | 范围 |
| ISO 9001：2015 | 质量管理——设计、生产和售后服务。 |
| ISO 14001：2015 | 环境管理——经过验证的废弃物减少和可持续实践。 |
| ISO 13485：2016 | 医疗器械质量管理——适用于诊断或监测设备中使用的 M12。 |
| RoHS | 危险物质限制——遵守欧盟指令。 |
留尼汪的 M12 生产线采用统计过程控制（SPC）运行。每批生产都通过实际浸水测试（1 米，30 分钟）验证 IP67 密封。每批次都会保留测试记录、材料证书和检验报告，支持您的质量审核和客户文档需求。
M12 编码防止不同信号类型和功率水平连接器的错接。这里有一个实用指南：
| 代码 | 主要应用 | 典型的针数 | 关键特征 |
| A 代码 | 传感器、执行器、IO-Link、直流电源 | 2-17 | 最常见的通用型 |
| B 码 | PROFIBUS、DeviceNet、CANopen | 4-5 | 现场总线通信 |
| C 代码 | 交流电（工业） | 3-6 | 更高的电压/功率 |
| D 码 | 工业以太网（100 Mbps） | 4 | PROFINET，以太网/IP |
| X 代码 | 千兆以太网 | 8 | CAT6a，支持 10 Gbps |
| S 码 | 交流电源（伺服电机，高电流） | 2-4 | 额定电流为 12A+ |
| L 码 | 直流电源（高电流） | 4 | 额定电流 16A |
| T 码 | DeviceNet（替代方案） | 4 | 较少见 |
| K/Y/M-代码 | 专业应用 | 多样 | 咨询制造商 |
选择与设备匹配接口和协议的代码。如果您不确定，请发送您的设备零件号或连接器规格——Reunion 的工程团队可以为您识别正确的编码选项。

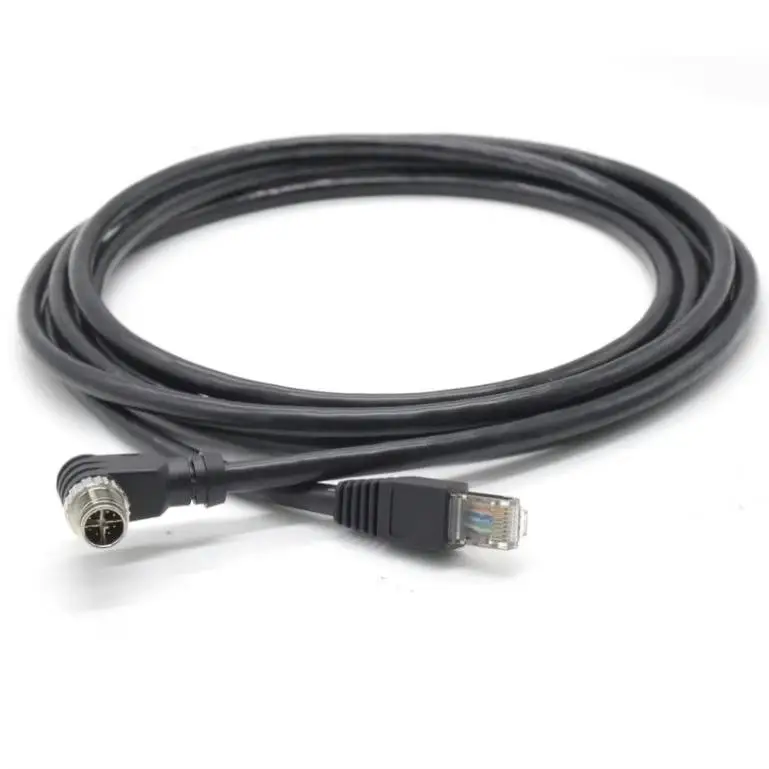

是的——X 码的 M12 连接器专为千兆以太网（10/100/1000 Mbps）应用设计，提供高速数据传输所需的屏蔽和阻抗匹配。Reunion 的 X-code M12 连接器具备：
- 8 针配置（4 对差分信号）
- 360°电磁干扰屏蔽
- 符合 CAT6a 标准的性能（30 米范围内最高 10 Gbps）
- 适用于洗涤环境的 IP67 密封
我们为工业视觉系统、机器人控制和高速检测设备提供了 X 代码 M12 连接器。
为了实现并保持 IP67 密封，留尼汪建议：
- 配合扭矩 — 手动拧紧联结螺母直到 O 型圈接触面板表面，然后为 A/B/C/D 编码连接器施加 0.5-0.7 牛米，S/L 编码高功率连接器为 0.8-1.0 牛米。不要超过推荐的最大扭矩。
- O 型圈检查——如果发现变形、开裂或硬化，应更换 O 型圈。O 型圈可作为服务零件购买。
- O 型圈更换计划——对于要求高的清洗应用，每年更换 O 型圈。对于标准环境，每 2-3 年一次就足够了。
- 电缆弯曲半径——在连接器入口处保持最小弯曲半径为 5×直径。
- 清洁——用于洗涤应用，用温和洗涤剂清洁连接器外部。避免用高压清洗机直接对着接合界面使用。
